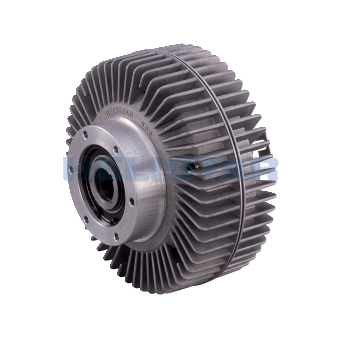

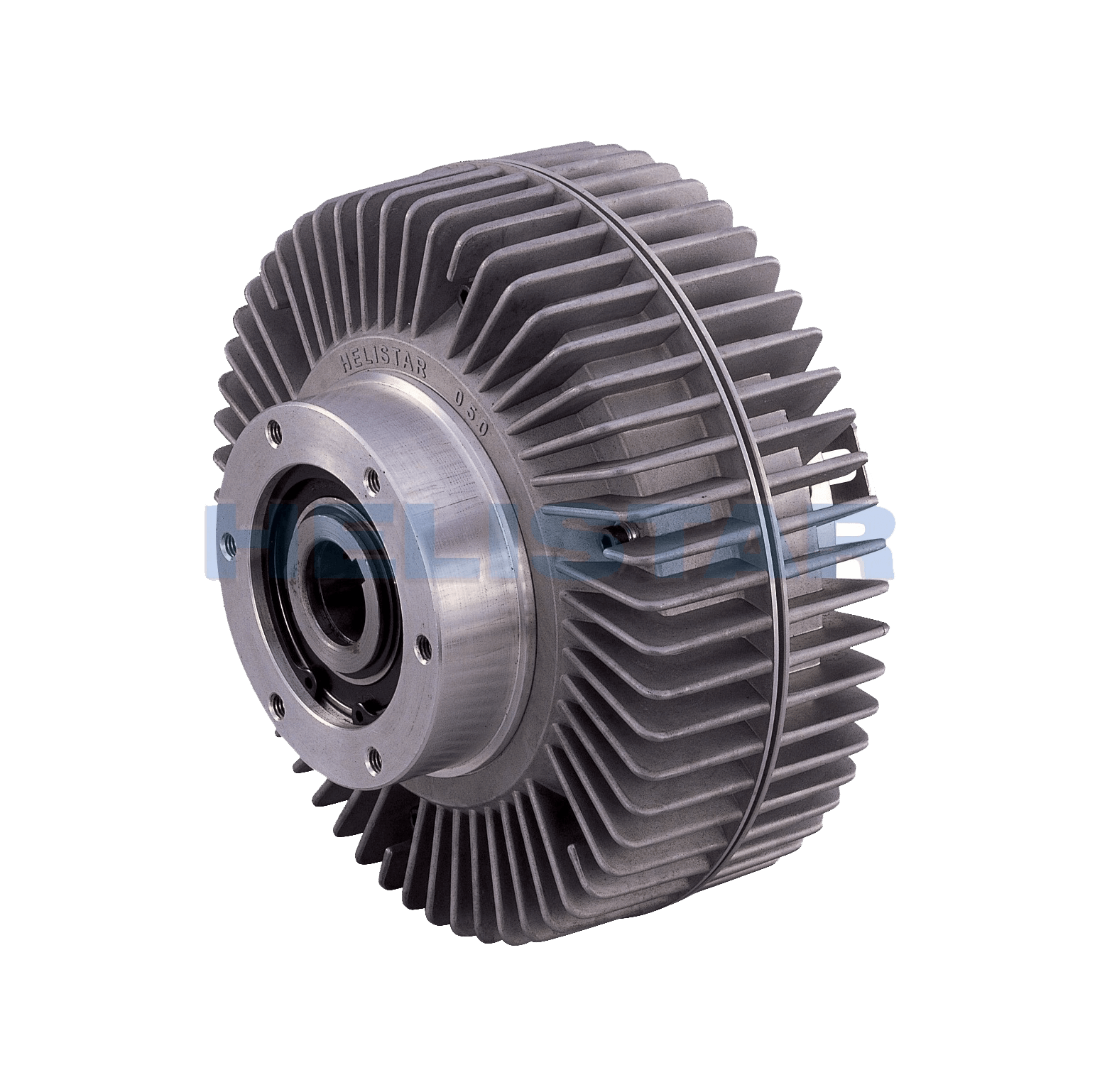

中空軸高散熱型磁粉離合器 (1.2~20kgfm)

中空軸高散熱型磁粉離合器 (1.2~20kgfm)
產品名稱 : 中空軸高散熱型磁粉離合器 (1.2~20kgfm)
產品型號 : PHC
詢價
型　　號：PHC (1.2~20kgfm)

規格表

(標準電壓DC24V)

型式 定格轉矩 kgfm (Nm) 容量(75°C) 慣性矩 (kg m²) 重量 (kg) 最高迴轉速度 (r/min) 磁粉重量 (g)
電流 (A) 電力 (W) 時定數 (S) 入力側 出力側
PHC-012 1.2(12) 0.9 21.6 0.04 6.3×10-3 1.1×10-3 4.5 1,800 25
PHC-025 2.5(25) 1.1 26.4 0.06 1.2×10-2 2.3×10-3 6.8 1,800 39
PHC-050 5(50) 1.4 33.6 0.09 2.6×10-2 5.8×10-3 11 1,800 60
PHC-100 10(100) 2.0 48 0.14 7.25×10-2 1.6×10-2 19 1,800 117
PHC-200 20(200)
註：空轉轉矩為定格轉矩的2%以下。

外型尺寸圖 (mm)

型式 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 D1 D2 D3 D4(g7) D5 D6 D7 P 軸部
徑 深 d(h7) W(p7) T(0 +0.2)
PHC-012
PHC-025 123 110 13 24 75 20 3 2 75 31 1.1 4 180 115 94 90 80 21 81.5 M6 15 20 5 22
PHC-050 144 131 13 31 88 27 3 3 103 25 1.3 5 220 121 115 110 95 31.4 100.5 M8 20 30 7 33
PHC-100 171 158 13 42 106 30 3 4 112 42 1.65 5 275 142 130 125 110 37 108.5 M10 25 35 10 38.5
PHC-200
本公司保留產品規格尺寸設計變更或停用之權利
