突出軸腳座型磁粉式制動器 (1.2~60kgfm)

突出軸腳座型磁粉式制動器 (1.2~60kgfm)

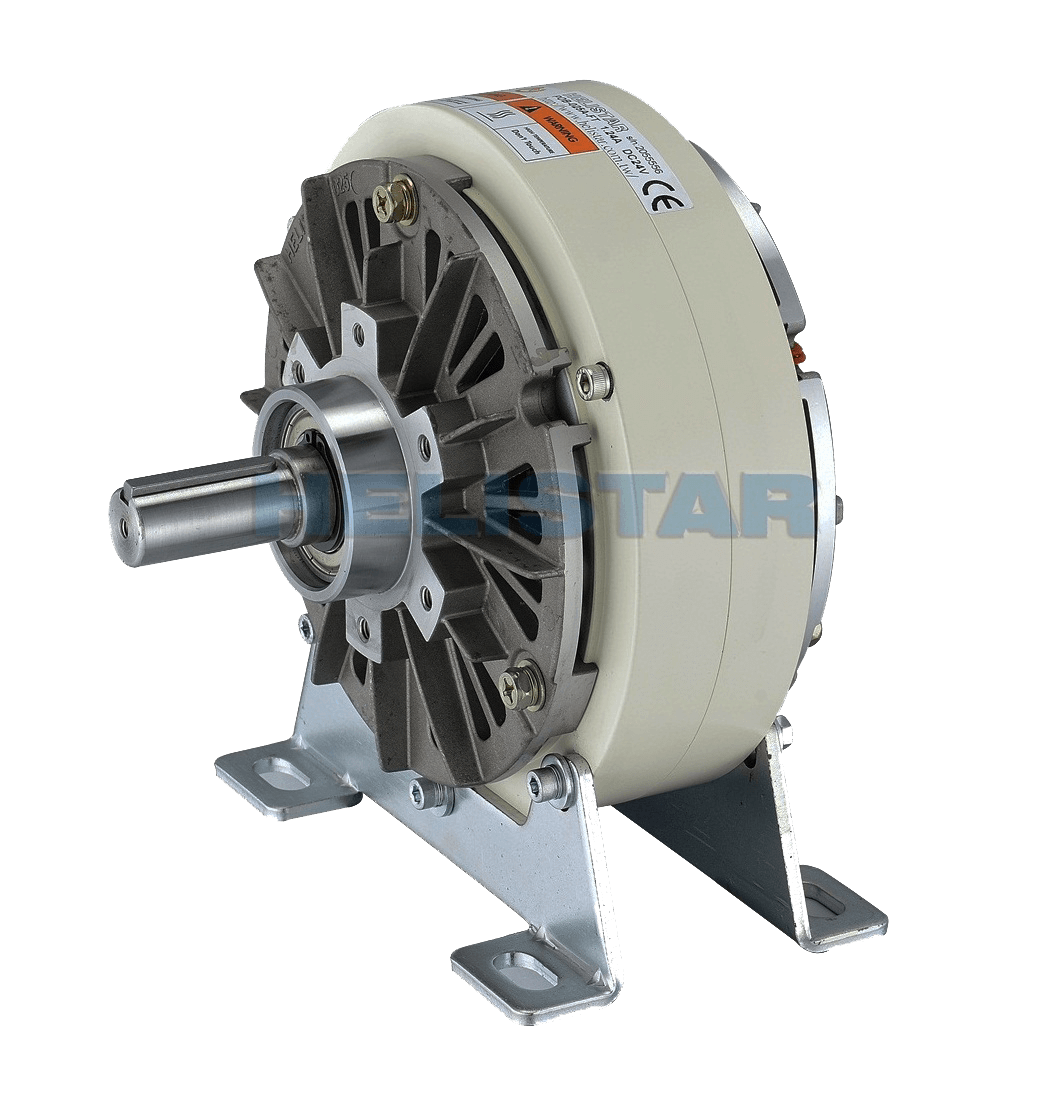

產品名稱 : 突出軸腳座型磁粉式制動器 (1.2~60kgfm)
產品型號 : POB-FT
詢價
型　　號：POB-FT (1.2~60kgfm)

類　　別：自然冷卻 / 強制空冷式
應用範圍：印刷機械、紙工機械、製袋機械、造紙機械、電線電纜機械、捲線機械、紙材機械、捆包包袋機械、紡織機械、纖維機械、燃線機械、木工機械、試驗設備、模擬負荷用、各種機械的精密性張力控制用、一般工業用裝置、其他一般產業機械 。

規格表

(標準電壓DC24V)

型式 定格轉矩
kgfm
(Nm)		 容量(75°C) 慣性矩
(kg m²)		 重量
(kg)		 最高迴轉速度
(r/min)		 磁粉重量
(g)
電流
(A)		 電力
(W)		 時定數
(S)
POB-012-FT 1.2(12) 0.94 22.5 0.10 1.34×10-3 5.3 1,800 20
POB-025-FT 2.5(25) 1.24 30 0.12 3.80×10-3 8.6 1,800 33
POB-050-FT 5(50) 2.15 51.5 0.13 9.50×10-3 15.5 1,800 60
POB-100-FT 10(100) 2.40 57.6 0.25 3.50×10-2 37.6 1,800 140
POB-200-FT 20(200) 2.70 64.8 0.37 9.15×10-2 57.9 1,800 225
POB-400-FT 40(400) 3.50 85.9 0.49 2.43×10-1 109.3 1,800 300
POB-600-FT 60(600) 4.30 100.8 0.61 2.43×10-1 110.5 1,800 350
* 空轉轉矩為定格轉矩的2%以下

外型尺寸圖(mm)

型式 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 D1 D2 H C Q 軸部
d(h7) W(p7) T(0 +0.3)
POB-012-FT 132 83 29 15 49 11.5 76 58 101 20 105 140 152 42 3.5 92 1/8 15 5 17
POB-025-FT 155 91 43 17 64 11 84 73 109 22 135 175 184 55 4.5 111 1/8 20 5 22
POB-050-FT 193 102 55 30 91 14 104 95 134 28 155 200 219 74 6 128 1/4 25 7 28
POB-100-FT 239 139 65 28 100 14 146 107 176 28 195 240 278 100 20 154 3/8 30 7 33
POB-200-FT 278 169 69 30 109 14 170 119 200 28 225 270 327 110 20 181 3/8 35 10 38.5
POB-400-FT 339 200 92 35 139 17 227 136.5 267 34 250 300 398 130 23 222 3/8 45 12 48.5
POB-600-FT 339 200 92 35 139 17 227 136.5 267 34 250 300 398 130 23 222 3/8 45 12 48.5
