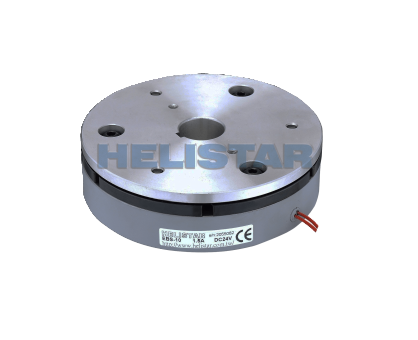

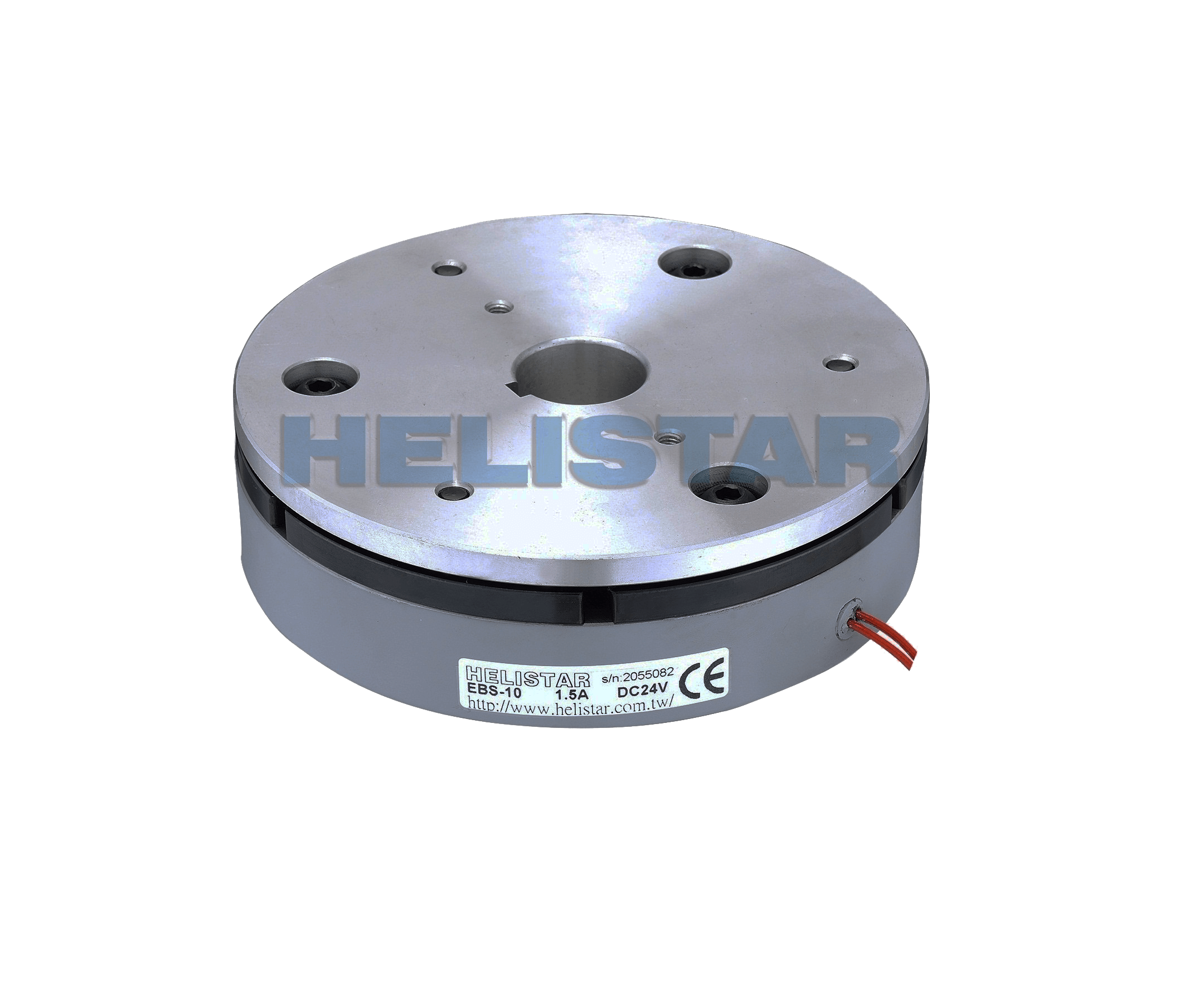

電磁制動器(內法蘭安裝型10~200kgfm) EBS-2

產品說明

型　　號：EBS-2 (10~200kgfm)

用途：制動、保持、高頻度運轉、定位、寸動。

規格表

型號 Model		10		20		40		60		100		200
摩擦扭矩 Torque		動(Td)	靜(Ts)	動(Td)	靜(Ts)	動(Td)	靜(Ts)	動(Td)	靜(Ts)	動(Td)	靜(Ts)	動(Td)	靜(Ts)
	(N·m)	90	100	180	200	360	400	540	600	900	1000	1800	2000
	(kgf·m)	9.0	10.0	18.0	20.0	36.0	40.0	54.0	60.0	90.0	100	180	200
勵磁電壓 Voltage	(DC·V)	24		24		24		24		24		24
線圈 Coil(20°C)	容量(W)	35		45		60		90		100		200
	電流(A)	1.46		1.88		2.50		3.75		4.17		8.33
	電阻(Ω)	16.4		12.8		9.6		6.4		5.75		2.88
最高旋轉數 Maximum speed(r/min)		2000		2000		2000		2000		1800		1800
質量 Weight		3.5		7.5		14		33

EBS-2-10~40 制動器內法蘭安裝型

型號		10		20		40
徑向尺寸 (Diameter)	A1	80		125		145
	A2	120		158		210
	C1	160		210		265
	C2	65		108		120
	C3	55		89		100
	E	65		83		100
	F	3-8.1		3-10.2		4-12.2
	X	6		6		6
	Y	7		9		9
軸向尺寸 (Length)	H	28		35		38
	K	5		7		8
	L1	45.5		55		62.5
	L2	*		*		*
	M	38		45		54
	m	*		*		*
	a	0.3 +0.05 -0.1		0.5 +0.0 -0.2		0.5 +0.0 -0.2
鍵 (Key)	D	30	40	40	50	50	60
	b	7	10	10	12	12	15
	t	3	3.5	3.5	3.5	3.5	5
質量 (Weight)		3.5		7.5		14

EBS-2-60~200 制動器內法蘭安裝型

型號		60	100	200
徑向尺寸 (Diameter)	A1	150	185	185
	A2	180	220	220
	C1	313	396	440
	C2	184	248	230
	C3	162	228	203
	E	100	120	120
	F	8-10.5	8-12.5	8-12.5
	X	6	12	12
	Y	9	9	9
軸向尺寸 (Length)	H	40	45	75
	K	10	12	14
	L1	71	83	113.5
	L2	*	*	*
	M	60	69	69
	m	M10	M10	M12
	a	0.6 +0.2 -0.0	0.8+0.0 -0.2	0.8+0.0 -0.2
鍵 (Key)	D	50	60	70
	b	15	15	18
	t	5	5	6
質量 (Weight)
