2相步進馬達60型 軸心8 mm ZKM26_ AS5系列 1.8 Deg
2 相步進馬達 (安裝面 60 mm) HB-TYPE 為高轉矩,低震動的步進馬達(馬達軸心8 mm).
• 使用環境溫度: - 20 ~ + 50 °C.
• 絕緣阻抗: 100 MΩ Min (at DC 500V).
• 絕緣耐壓: AC 500V ( 1 Min ) .
• 軸心平行振動: 0.075 mm Max.
• 軸心垂直振動: 0.025 mm Max.
• 容許溫度上升: 80 °C Max.
※ 注意 :馬達表面溫度請保持在 90°C 以下.

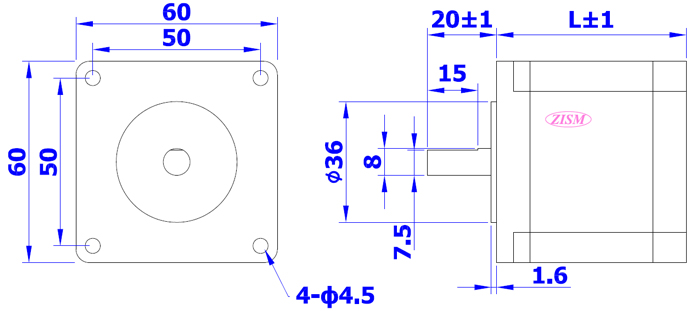

.jpg)
| 產 品 規 格 | ||||||||||||
| 品名 TYPE |
步 進 角 Deg
|
電壓
V/ phase |
電流 A/ phase |
電阻 Ω/ phase |
轉子 慣量 g-cm2 |
軸徑 mm |
軸心 加工 方式 |
出線 Leads |
靜止 激磁 最大 轉矩 Kg-cm |
馬達 長度 L (mm) |
重量 Kg |
|
| 單軸 | 雙軸 | |||||||||||
| ZKM266-03AS5 | ZKM266-03BS5 | 1.8 | 5.04 2.52 |
1.4 2.8 |
3.6 0.9 |
300 | 8 | 平面 切削 |
8 | 16.5 | 56 | 0.85 |
| ZKM2610-03AS5 | ZKM2610-03BS5 | 1.8 | 8.4 4.2 |
1.4 2.8 |
6 1.5 |
840 | 8 | 平面 切削 |
8 | 31 | 88 | 1.45 |
串聯接法:(6線式接法:電壓/電流/電阻/請參考紅色字體).
| A | /A | B | /B | CA | CB |
| 藍白 | 紅 | 綠白 | 黑 | 藍+紅白 | 綠+黑白 |
並聯接法:(4線式接法)
| A | /A | B | /B |
| 藍白+紅白 | 藍+紅 | 綠白+黑白 | 綠+黑 |
