2相步進馬達85型 軸心14 mm ZKM29_ 系列 1.8 Deg
2 相步進馬達 (安裝面 85 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
• 使用環境溫度: - 20 ~ + 50 °C.
• 絕緣阻抗: 100 MΩ Min (at DC 500V).
• 絕緣耐壓: AC 500V ( 1 Min ) .
• 軸心平行振動: 0.075 mm Max.
• 軸心垂直振動: 0.025 mm Max.
• 容許溫度上升: 80 °C Max.
※ 注意 :馬達表面溫度請保持在 90°C 以下.

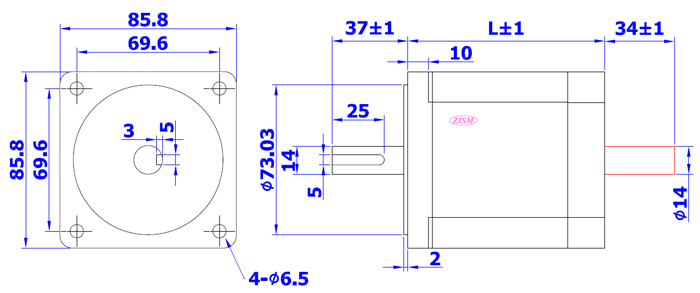

.jpg)
| 產 品 規 格 | ||||||||||||
| 品名 TYPE |
步 進 角
|
電壓
|
電流 A/ phase |
電阻 Ω/ phase |
轉子 |
軸徑 mm |
軸心 加工 方式 |
出線 Leads |
靜止 激磁 最大 轉矩 Kg-cm |
馬達 長度 L (mm) |
重量 |
|
| 單軸 | 雙軸 | |||||||||||
|
ZKM296-04A |
ZKM296-04B |
1.8 | 1.8 | 4 | 0.45 | 1400 | 14 |
5mm |
6 | 22 | 66 | 1.83 |
|
DST86ES63A |
DST86ES63B |
1.8 | 2 | 4.5 | 0.45 | 1400 | 14 | 5mm 鍵槽 |
6 | 22 | 66 | 1.75 |
|
ZKM299-04A |
ZKM299-04B |
1.8 | 2.5 | 4 | 0.625 | 2700 | 14 | 5mm 鍵槽 |
6 | 44 | 96 | 3.2 |
| DST86EM83A | DST86EM83B | 1.8 | 2.8 | 4.5 | 0.66 | 2700 | 14 |
5mm |
8 | 42 | 96 | 2.8 |
| ZKM2913-04A | ZKM2913-04B | 1.8 | 3 | 4 | 0.75 | 4000 | 14 |
5mm |
6 | 66 | 126 | 4.3 |
| DST86EL82A | DST86EL82B | 1.8 | 3.8 | 4 | 0.97 | 4000 | 14 |
5mm |
8 | 66 | 126 | 3.93 |
| ZKM2915-04A | ZKM2915-04B | 1.8 | 8.68 | 4.2 | 1.46 | 4000 | 14 |
5mm |
8 | 120 | 156 | 5.3 |
串聯接法:(6線式接法)
| A | /A | B | /B | CA | CB |
| 黑 | 綠 | 紅 | 藍 | 黃 | 白 |
| 黑 |
綠 |
紅 | 藍 | 黑白+綠白 | 紅白+藍白 |
|
紅 |
黑 | 白 | 綠 | 黃+藍 | 橙+棕 |
並聯接法:(4線式接法)
| A | /A | B | /B |
| 黑+綠白 | 綠+黑白 | 紅+藍白 | 藍+紅白 |
| 紅+藍 | 黑+黃 | 白+棕 | 綠+橙 |
